THIẾT BỊ THI CÔNG CỌC D500: KÍCH THƯỚC GIÀN KHOAN CỌC NHỒI D500 TIÊU CHUẨN HIỆN TRƯỜNG

Thiết bị thi công cọc D500 đóng vai trò quyết định đến tiến độ, độ thẳng đứng và chất lượng bê tông của toàn bộ hạng mục cọc khoan nhồi đường kính nhỏ. Trong điều kiện mặt bằng đô thị hạn chế hoặc các dự án công nghiệp đòi hỏi tải trọng thiết kế khắt khe, việc tính toán chính xác tải trọng cơ giới, kích thước tháp khoan cùng các trạm phụ trợ đi kèm giúp nhà thầu loại bỏ hoàn toàn nguy cơ sạt lở nền móng và sự cố gián đoạn khi đổ bê tông. Bài viết này tổng hợp các thông số kỹ thuật chuẩn, quy cách vận hành máy móc thực tế và kinh nghiệm bố trí mặt bằng thi công cơ giới tối ưu từ đội ngũ kỹ sư hiện trường KHOANCOC.COM.

Thiết Bị Thi Công Cọc D500 Gồm Những Gì?

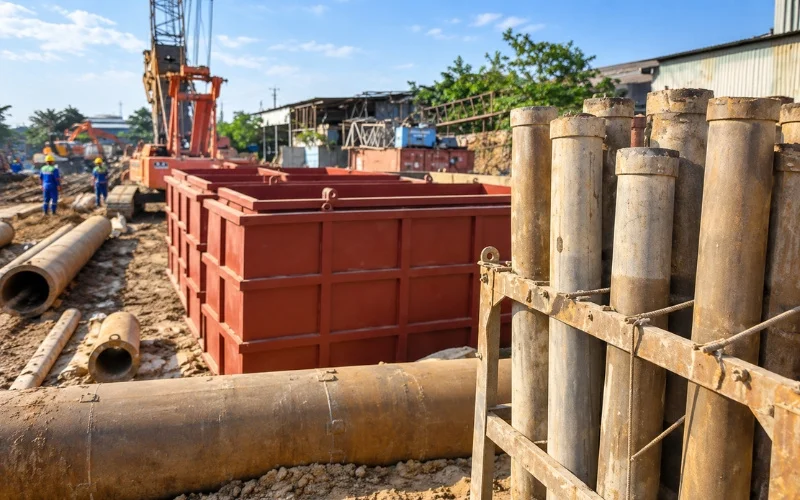

Thiết bị thi công cọc D500 gồm giàn khoan thủy lực rotary gắn gầu khoan hoặc mũi ruột gà, cần cẩu phục vụ nâng hạ lồng thép, trạm trộn kèm máy lọc tách cát bentonite, hệ thống ống vách thép dẫn hướng và bộ ống đổ bê tông tremie rút thẳng đứng.

Thông Số Kỹ Thuật Và Kích Thước Giàn Khoan Cọc Nhồi D500 Hiện Trường

Khi điều phối cơ giới đến công trình, việc nắm rõ thông số tải trọng và kích thước hình học của giàn khoan cọc nhồi D500 giúp kỹ sư chỉ huy định vị chính xác vị trí đặt máy, tránh xa các đường ống ngầm và hành lang an toàn lưới điện.

Quy cách chiều cao tháp khoan và hành trình cần kelly cơ khí

Chiều cao làm việc tổng thể của tháp khoan cọc D500 thường dao động từ 12m đến 18m tùy thuộc vào model máy bánh xích hay giàn khoan mini cải tiến. Đối với công trình nhà phố hoặc khu vực có khống chế chiều cao tĩnh không, các dòng tháp khoan gập (low headroom) với chiều cao tĩnh từ 6m đến 8m sẽ được ưu tiên điều động. Cần khoan Kelly trên thiết bị thi công cọc D500 dạng lồng rút 3 đến 4 đoạn cơ khí mang lại hành trình khoan sâu linh hoạt từ 20m đến 35m, cho phép mũi khoan tiếp cận đúng lớp đất chịu lực theo hồ sơ khảo sát địa chất.

Khả năng chịu tải của động cơ vận hành và đầu quay mô-men xoắn

Động cơ diesel trang bị trên hệ thống thiết bị thi công cọc D500 thường có dải công suất từ 110 kW đến 160 kW, cung cấp áp suất dầu thủy lực đủ lớn để vượt qua các tầng sét cứng hoặc cuội sỏi. Đầu quay mô-men xoắn (rotary head) của thiết bị thi công cọc D500 đạt từ 40 kNm đến 80 kNm, tạo tốc độ quay từ 10 đến 35 vòng/phút, bảo đảm việc cắt đất diễn ra dứt khoát, không làm rung chấn mạnh gây ảnh hưởng đến kết cấu các công trình lân cận. Khảo sát kỹ kích thước giàn khoan cọc nhồi giúp bộ phận hậu cần chuẩn bị tấm lót thép phân bổ tải trọng bánh xích hiệu quả nhất.

Các Thiết Bị Phụ Trợ Đồng Bộ Trong Tổ Hợp Thiết Bị Thi Công Cọc D500

Để tạo nên một thân cọc đặc chắc, không ngậm bùn và đạt cường độ nén thiết kế, tổ hợp thiết bị thi công cọc D500 bắt buộc phải tích hợp đầy đủ 3 nhóm thiết bị phụ trợ chuyên trách sau đây.

Hệ thống trạm trộn và thiết bị thu hồi tách cát dung dịch khoan

Dung dịch khoan bentonite hoặc polymer giữ vai trò cân bằng áp lực thủy tĩnh lên vách đất. Trạm trộn cưỡng bức tốc độ cao kết hợp cùng máy tách cát (desander) trong trạm thiết bị thi công cọc D500 đạt công suất xử lý 50 đến 100 m³/h, giúp lọc sạch các hạt cát có kích thước lớn hơn 74 micron lẫn trong dung dịch hồi lưu. Việc kiểm soát hàm lượng cát dưới 2% trước khi đổ bê tông là điều kiện bắt buộc để ngăn ngừa hiện tượng lắng bùn đáy cọc.

Ống vách phụ trợ (casing) và thiết bị rung hạ ống dẫn hướng

Khi triển khai thiết bị thi công cọc D500, ống vách thép dày từ 8mm đến 12mm với chiều dài tiêu chuẩn từ 3m đến 6m được đóng định vị tại miệng hố nhằm chống sạt lở tầng đất mặt và dẫn hướng thẳng đứng cho mũi khoan. Búa rung thủy lực gắn kèm trên máy đào hoặc máy ép cọc chuyên dụng sẽ ép ống vách xuống độ sâu thiết kế, duy trì tâm sai số tim cọc không vượt quá giới hạn 50mm theo quy chuẩn hiện hành.

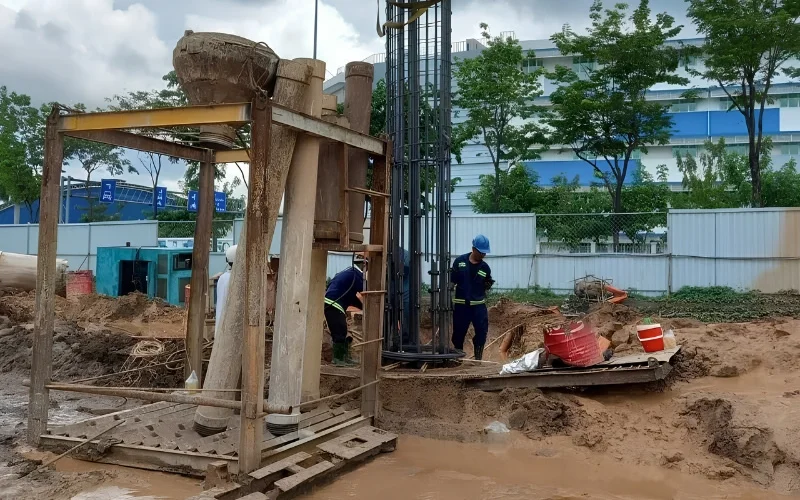

Hệ ống tremie và phễu rót bê tông rút thẳng đứng

Hệ thống ống đổ tremie đường kính từ 150mm đến 200mm được nối kín bằng gioăng cao su chịu áp lực, ngăn chặn triệt để nước ngầm và dung dịch khoan xâm nhập vào dòng bê tông tươi. Phễu rót thuộc tuyến thiết bị thi công cọc D500 kết hợp nút chặn quả cầu cao su tạo dòng chảy dâng liên tục từ đáy hố, đẩy toàn bộ lớp cặn bùn nhẹ lên đỉnh cọc để tiến hành đục bỏ sau này.

>>> Xem thêm: KHI NÀO DÙNG CỌC KHOAN NHỒI D500? GIẢI PHÁP DÙNG CỌC D500 CHO CÔNG TRÌNH CÓ TẦNG HẦM

Giải Đáp Thắc Mắc Kỹ Thuật Hiện Trường Cọc Nhồi D500

Chiều rộng đường vào tối thiểu để xe cẩu và giàn khoan cọc D500 vào lọt là bao nhiêu?

Đường vào tối thiểu cần rộng từ 3,2m đến 3,5m để xe rơ-moóc vận chuyển máy khoan bánh xích và cần cẩu tự hành di chuyển an toàn vào công trường.

Chiều cao tháp khoan D500 khi lắp dựng có vướng đường dây điện không?

Tháp khoan cao từ 12m đến 18m, bắt buộc giữ khoảng cách tĩnh không an toàn tối thiểu 4m đến 6m so với đường dây điện trung thế hoặc hạ thế.

Bán kính quay và khoảng lùi an toàn từ mép hố đào cọc D500 đến chân xích máy khoan là bao nhiêu để không sạt lở nền máy?

Máy khoan cần giữ khoảng cách lùi an toàn tối thiểu 1,5m từ mép vệt bánh xích đến mép hố khoan, đồng thời lót tôn dày từ 15mm đến 20mm.

Giải Pháp Vận Hành Và Tối Ưu Hiệu Suất Cơ Giới Nền Móng D500

Lựa chọn đúng năng lực và công suất của hệ thống thiết bị thi công cọc D500 là chìa khóa then chốt giúp các nhà thầu tối ưu hóa chi phí ca máy, rút ngắn tiến độ đào móng và bảo đảm an toàn kết cấu tuyệt đối cho toàn bộ công trình. Sự phối hợp nhịp nhàng giữa máy khoan chính, trạm lọc dung dịch tuần hoàn và hệ ống rót bê tông đòi hỏi tay nghề điều khiển điêu luyện cùng kinh nghiệm giám sát địa chất nhạy bén của đội ngũ kỹ sư phụ trách hiện trường. Mọi sai số cơ học dù là nhỏ nhất trong khâu cân chỉnh tháp khoan hay gia tải đều có thể ảnh hưởng trực tiếp đến khả năng truyền tải lực của cọc xuống nền địa tầng. Để nhận tư vấn chuyên sâu về biện pháp cơ giới và phương án huy động thiết bị thi công cọc D500 phù hợp cho từng mặt bằng dự án, hãy liên hệ trực tiếp với KHOANCOC.COM qua số hotline 0931 167 167.
