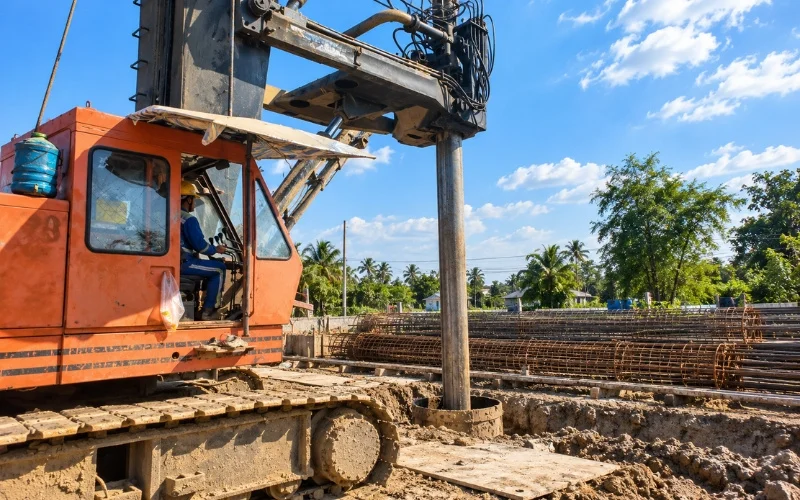

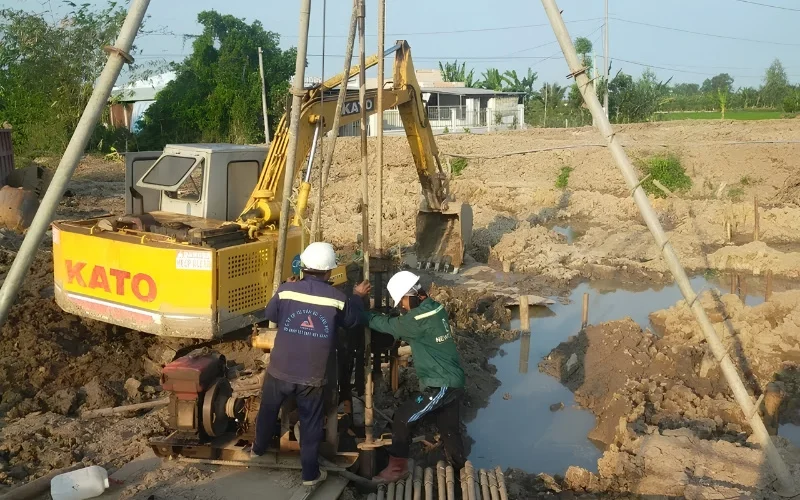

Thiết bị thi công cọc D400 đóng vai trò then chốt trong việc kiểm soát chất lượng địa kỹ thuật khi vận hành hố khoan đường kính nhỏ. Quá trình triển khai cọc nhồi D400 tại các khu đô thị đòi hỏi sự phối hợp đồng bộ giữa thiết bị thi công cọc D400 và hệ thống tuần hoàn dung dịch giữ thành vách. Khi tầng địa chất xuất hiện bùn sét pha cát, áp lực thủy tĩnh của dung dịch giữ vách hố đào phải luôn được duy trì ổn định. Nếu máy bơm vận hành thiếu lưu lượng hoặc tụt áp, hiện tượng sập vách và lắng cặn đáy hố cọc sẽ lập tức xuất hiện. Do đó, việc xác định đúng thông số kỹ thuật cho hệ thống bơm tuần hoàn là mắt xích kỹ thuật sống còn của toàn bộ dây chuyền xử lý nền móng công trình dân dụng lẫn công nghiệp.
Thiết Bị Thi Công Cọc D400 Trong Hạng Mục Bơm Bentonite Là Gì?
Thiết bị thi công cọc D400 trong hạng mục này là tổ hợp máy bơm chuyên dụng có chức năng luân chuyển dung dịch giữ thành hố khoan. Vận hành cơ chế cánh khuấy chống lắng cặn kết hợp buồng bơm hợp kim chống mài mòn áp lực cao. Đảm bảo cân bằng áp lực thủy tĩnh vách hố và vận chuyển mùn khoan hiệu quả cho kỹ sư công trường.
Tiêu Chuẩn Tính Toán Lưu Lượng Và Cột Áp Cho Bơm Tuần Hoàn Bùn D400
Định cỡ hệ thống bơm bùn cho hố cọc đường kính danh định 400 mm không thể áp dụng cảm tính theo máy bơm thoát nước thông thường. Toàn bộ chu trình tuần hoàn phải tính toán cơ học dòng chảy dựa trên tỷ trọng dung dịch giữ vách, đường kính ống dẫn mềm và chiều sâu thiết kế hố khoan nhằm phát huy tối đa hiệu quả của thiết bị thi công cọc D400 trên công trường.
Phương pháp xác định lưu lượng xả bơm chìm đảm bảo tốc độ dâng bùn hố cọc
Khi đầu khoan phá đất ở độ sâu từ 15 đến 25 mét, dung dịch bentonite cần vận tốc dâng ngược tối thiểu trong lòng hố khoan cọc mini từ 0,2 đến 0,35 m/s để mang hạt mùn đất, cát sét nổi lên bề mặt. Đối với tiết diện cọc đường kính D400 danh định là 0,126 m², sau khi trừ diện tích chiếm chỗ của cần khoan hoặc ống đổ bê tông, lưu lượng thực tế yêu cầu tại miệng thoát không được thấp hơn 25 đến 35 m³/h. Việc áp dụng đúng tiêu chuẩn chọn máy bơm dung dịch bentonite cho thiết bị thi công cọc D400 giúp kỹ sư tính toán dự phòng thêm 15% hệ số tổn thất lưu lượng do ma sát đường ống dẫn cao su bố thép, hạn chế tối đa nguy cơ lắng phôi cặn làm sai lệch cao độ đáy cọc.
Tiêu chuẩn tính cột áp bơm dựa trên trọng lượng riêng dung dịch bentonite
Trọng lượng riêng của bentonite tiêu chuẩn giữ thành vách dao động từ 1,05 đến 1,15 g/cm³, thậm chí vượt mức 1,25 g/cm³ khi hòa trộn mùn khoan tại đáy hố, tác động trực tiếp lên bánh công tác của thiết bị thi công cọc D400. Cột áp tổng cộng H_tot gồm cột áp địa tĩnh từ đáy hố thu gom bùn đến miệng hố khoan cộng tổn thất đường ống và cút nối. Do chất lỏng có độ nhớt và hàm lượng hạt lơ lửng cao, cột áp danh định của máy bơm nước sạch phải suy giảm cơ học từ 20% đến 30%. Để cấp bùn hồi lưu ổn định từ hố lắng về phễu khoan ở độ sâu 20 mét, cột áp làm việc thực tế của máy bơm chìm đặt đáy phải đạt từ 15 đến 22 mét.
Chiều sâu hố khoan (m) | Tỷ trọng bùn thiết kế (g/cm³) | Cột áp thực tế H_tot (m) | Lưu lượng xả tối thiểu (m³/h) | Công suất động cơ khuyến nghị (kW) |
15 – 20 | 1,05 – 1,12 | 15 – 18 | 25 – 30 | 4,0 – 5,5 |
20 – 25 | 1,12 – 1,18 | 18 – 22 | 30 – 35 | 5,5 – 7,5 |
25 – 30 | 1,18 – 1,25 | 22 – 26 | 35 – 40 | 7,5 – 11,0 |
Cấu Hình Vật Liệu Chống Mài Mòn Cánh Bơm Bùn Cho Cọc D400
Môi trường dung dịch bentonite trong thi công nền móng luôn chứa hàm lượng hạt cát thạch anh có độ sắc cạnh lớn. Nếu sử dụng các dòng bơm dân dụng cánh gang xám FC200 hoặc cánh đồng thông thường, mép cánh sẽ bị xói mòn hình rãnh chỉ sau 48 giờ vận hành liên tục, làm sụt giảm nghiêm trọng năng suất của thiết bị thi công cọc D400.
Yêu cầu cánh khuấy phá cặn và hợp kim gang crôm chịu ma sát cát hạt
Để chống chịu hiện tượng mài mòn xâm thực do cát hạt cọ xát tốc độ cao, cánh bơm và tấm lót đáy phải được đúc bằng hợp kim gang trắng hàm lượng Crôm cao (High Chrome Alloy) với tỷ lệ Cr từ 24% đến 28%, độ cứng bề mặt đạt tối thiểu 58 đến 62 HRC.
Bên cạnh đó, cụm bơm thuộc thiết bị thi công cọc D400 hay máy bơm dung dịch cọc D400 bắt buộc phải trang bị thêm đầu cánh khuấy (agitator) gắn trực tiếp vào phần kéo dài của trục động cơ phía dưới cửa hút. Cánh khuấy này tạo ra mô-men xoắn mạnh mẽ, đánh tan các khối đất sét kết dính và bùn lắng cô đặc dưới đáy hố thu gom, chuyển trạng thái trầm tích thành hỗn hợp huyền phù đồng nhất trước khi đi vào buồng xoắn ốc của bơm.
Tiêu chuẩn phốt cơ khí kép và cấp bảo vệ động cơ làm việc liên tục
Áp lực thủy tĩnh của bùn đặc đòi hỏi khoang chứa động cơ điện phải được cách ly tuyệt đối bằng cụm phốt cơ khí kép (Double Mechanical Seal). Mặt chà của phốt tiếp xúc trực tiếp với bùn phải chế tạo từ vật liệu Silicon Carbide (SiC) hoặc Tungsten Carbide, có khả năng tản nhiệt nhanh và chống xước bề mặt vượt trội.
Hệ thống khoang dầu trung gian của thiết bị thi công cọc D400 đóng vai trò bôi trơn mặt chà cơ khí, kết hợp cảm biến cảnh báo rò rỉ nước sớm để bảo vệ cuộn dây stator. Động cơ bơm chìm dành cho thiết bị thi công cọc D400 phải đạt tiêu chuẩn cách điện cấp H (chịu nhiệt độ cuộn dây đến 180°C) và chỉ số chống thâm nhập nước, bụi bẩn đạt chuẩn IP68, đáp ứng cường độ làm việc liên tục 24/7 dưới điều kiện thời tiết khắc nghiệt.
>>> Xem thêm: KHI NÀO DÙNG CỌC KHOAN NHỒI D400? CÁC PHƯƠNG PHÁP KIỂM TRA CHẤT LƯỢNG CỌC NHỒI
Câu Hỏi Thường Gặp Về Bơm Dung Dịch Bentonite Thi Công Cọc
Tại sao phải tuần hoàn bùn bentonite trong quá trình thi công cọc mini D400?
Tuần hoàn bentonite giúp duy trì áp lực vách chống sạt lở và đẩy mùn khoan lên lắng đọng ngoài hố móng.
Tiêu chuẩn cánh bơm hợp kim crom và phốt cơ khí kép cho bơm bentonite gồm những gì?
Cánh hợp kim Crôm đạt độ cứng trên 58 HRC và cụm phốt Silicon Carbide cách ly khoang dầu chống rò rỉ.
Bơm chìm bentonite cánh khuấy khác gì so với bơm chìm nước thải thông thường?
Bơm chìm bentonite có thêm đầu khuấy phá cặn đáy và vật liệu chống mài mòn chịu được tỷ trọng bùn cao.
Tối Ưu Hóa Chu Trình Bùn Khoan Nâng Cao Hiệu Quả Móng
Việc lựa chọn chuẩn xác thông số kỹ thuật cho hệ thống bơm dung dịch giữ thành vách là bước chuẩn bị quyết định chất lượng toàn diện của cọc khoan nhồi thành phẩm. Một hệ thống vận hành đúng cột áp và lưu lượng sẽ ngăn chặn triệt để rủi ro nghẹt ống vách, đồng thời hạn chế tối đa độ dày lớp cặn lắng đáy hố khoan dưới ngưỡng cho phép của tiêu chuẩn xây dựng hiện hành. Đầu tư bài bản vào cấu hình thiết bị thi công cọc D400 không những bảo đảm tính liên tục trong dây chuyền khoan đào mà còn kiểm soát tối ưu chi phí tiêu hao vật liệu cho nhà thầu địa kỹ thuật.
